Соединители электрические взрывозащищенные

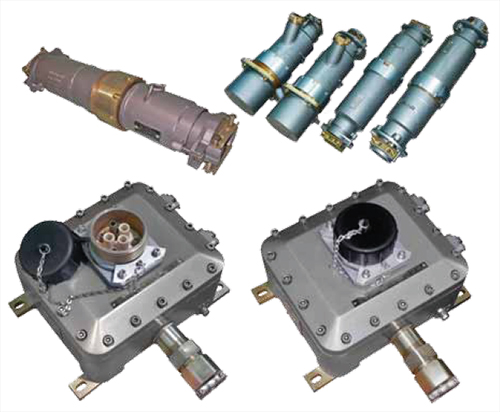

1. Соединители взрывозащищенные рудничные типа СВР, РВ Exd[ia]I/1Ехd[ia]IIAT4, Exd[ia]IU/Ехd[ia]IIAU.

Соединители рудничные типа СВР со взрывозащитной используются для связи и разъединения электрических цепей, напряжение в которых не превышает 1140 В при подсоединении кабельных проводов к электрическим двигателям, механизмам забойного оборудования. Используются для связи частей кабелей, которые прокладываются по шахтным выработкам. Незаменимы, когда необходимо разъединить либо соединить части кабельной сети, электроприборов, установок с источниками электроэнергии в наземных передвижных и непередвижных машинах, используемых на взрывоопасных объектах.

Конструкция изделия позволяет обеспечить разъединение основных контактов в случае удаленного отключения напряжения. Состоит из вилки и розетки. Вилка имеет корпус, выполненный из металла и оснащенный пластмассовым элементом с латунными штырями главной цепи, цепей заземления и управления. Розетка имеет аналогичное строение. В пластмассовом элементе устроены гнезда вышеуказанных цепей. В пальцах и гнездах находятся детали, предназначенные для подключения кабельных проводов.

Элементы деталей корпуса помещены в гильзы из металла и укреплены. Цепи управления искробезопасные. Участки, в которые происходит соединение, защищены изоляцией от силовых цепей, создающей безопасное расстояние до искроопасных цепей. При срабатывании системы электроблокировки в первую очередь происходит размыкание контактов основной цепи управления, далее ­– контактов силовой цепи и заземляющего контакта.

Кабель имеет уплотнение из муфты и колечка из резины. Скоба защищает от поворотов, отключения. Розетка, вилка соединены посредством гайки, завинченной ключом.

Комплектация может меняться и зависит от требований заказчика. Стандартный набор включает линейный соединитель, встраиваемую розетку или вилку, расчленяющие ключи, паспорт, эксплуатационное руководство.

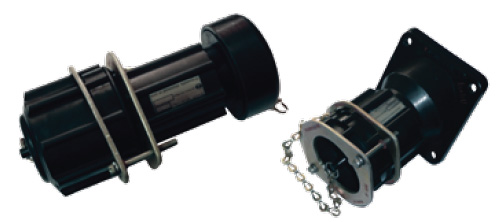

2. Соединители электрические взрывозащищенные серии ВВ и ВР, 2ExeIIT5 X. Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 440 В постоянного тока и переменного тока частотой до 60 Гц.

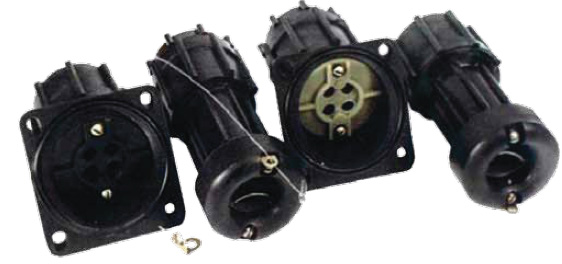

3. Соединители электрические общепромышленные серии С. Соединители предназначены для быстрого сочленения и расчленения отрезков кабельной сети, различных элементов электроустановок между собой и источниками питания в наземных стационарных и передвижных электроустановках напряжением до 660 В переменного тока частотой до 400 Гц и напряжением до 400 В постоянного тока. Выпускаются в нескольких исполнениях: прямые и панельные, на токи 16, 25, 40, 63, 160 А -4х контактные и 250, 400 А-одноконтактные.

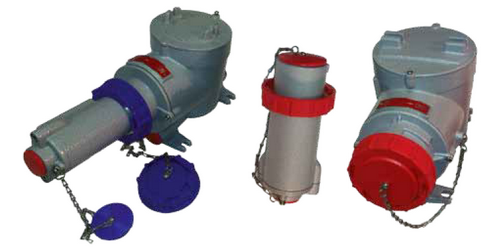

4. Соединители электрические взрывозащищенные серии СВ-ВЭЛАН, 1ExdIICT6. Соединители предназначены для быстрого соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и источников питания в наземных стационарных и передвижных электрических установках напряжением до 500 В постоянного тока и переменного тока частотой до 60 Гц.
