Коробка взрывозащищенная распределительная для осветительного оборудования серии ВАД-РСП, 1ExdIICT6
Назначение
Используется в качестве распределительной коробки и/или элемента крепления для осветительного оборудования, устанавливаемого во взрывоопасных зонах. В коробках с окном имеется возможность размещения внутри видеокамеры, микроволнового датчика движения, датчика освещенности или другого оборудования.
Особенности:
- Конструкция коробки удобна для транзитной прокладки кабеля.
- Малые габариты и вес.
- Удобный и быстрый доступ к клеммным зажимам.
- Возможность изготовления с окном.
Технические характеристики
|
Взрывозащищенная распределительная коробка |
ВАД-РСП-D/ |
ВАД-РСП-F/ |
ВАД-РСП-G/ |
|
Вид взрывoзащиты |
1ExdIICT6 |
1ExdIICT6 |
1ExdIICT6 |
|
Материал корпуса |
Алюминиевый сплав с порошковым напылением |
Алюминиевый сплав с порошковым напылением |
Чугун с порошковым напылением |
|
Тип клеммы |
Винтовой зажим |
Винтовой зажим |
|
|
Клеммы |
6 х (0,2-2,5)мм2 |
4 х (0,2-2,5)мм2 |
|
|
Номинальное напряжение |
до 380 В |
до 380 В |
|
|
Номинальный ток |
до 20А |
до 20А |
|
|
Уровень защиты |
IP65 |
IP65 |
|
|
Температура окружающей среды |
от -60°С до + 55°С |
от -60°С до + 55°С |
|

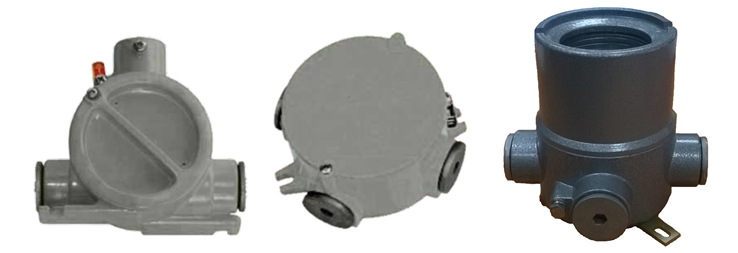

Конструкция:
- Корпус изготавливается из алюминиевого сплава или чугуна с порошковым покрытием.
- Коробка имеет два типа корпуса:
— ВАД-РСП- D/: круглый корпус имеет 4 резьбовых отверстия.
— ВАД-РСП-F, G/: от круглого корпуса отходят три патрубка с внутренней резьбой. Два патрубка смещены от центра в сторону планки для крепления коробки на плоской поверхности, для облегчения транзитной прокладки кабеля. Третий патрубок имеет стопорный винт, используемый для предотвращения скручивания присоединяемой трубы или переходной муфты. - Внутри корпуса установлены клеммные зажимы.
- Внутри и снаружи коробки установлены болты заземления.
- Крышка коробки, вкручивается в корпус по резьбе.
- Защитный светопропускающий элемент из поликарбората, особо прочен, с высокой светопропускающей способностью, встроенный в крышку.
- Коробки F и G используются как составные части крепления светильников.
Структура условного обозначения
ВАД-РСП –Х0-Х1/Х2-УХЛ1
ВАД-РСП – взрывозащищенная коробка распределительная
Х0 – наличие смотрового окна «О».
Х1 – тип распределительной коробки: D, F, G. Более подробно о типах и отличиях коробок можно узнать, ознакомившись с таблицей.
Х2 – кабельных вводов и количество или тип резьбы
УХЛ1 – вид климатического исполнения соединительной коробки по ГОСТ 15150.
ТУ 3461-006-00213569-2008
Пример формулировки заказа:
Взрывозащищенная коробка распределительная типа D, с четырьмя отверстиями М25х1,5, климатическим исполнением УХЛ1:
ВАД-РСП-D/М25х1,5-УХЛ1
