Кабельные вводы взрывозащищенные

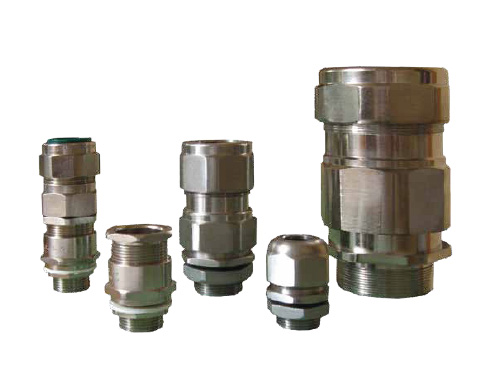

1. Взрывозащищенные кабельные вводы для бронированного и небронированного кабеля, трубной проводки серии ВК-ВЭЛ, ExeIIU, ExdIIСU, ЕхеIU/ExeIIU, ExdIU/ExdIICU.

Кабельные вводы обеспечивают уплотнение, надежное крепление гибких небронированных и бронированных кабельных проводов с изоляцией, имеющей круглое сечение, из пластмассы или резины, при подключении их к переносному, стационарному и передвижному оборудованию.

Кабельные вводы с обозначением наличия взрывозащиты ExeIU/ExeIIU и ExeIIU представляют собой Ех-компонент, применяемый в электрооборудовании, имеющем взрывозащиту первой и второй групп с повышенной надежностью против взрывов.

Изделия с обозначением наличия взрывозащиты ExdIU/ExdIIСU и ExdIICU используются во взрывозащищенном электрическом оснащении первой и второй групп с взрывопронецаемой оболочкой.

Основные особенности данного вида изделий: наличие широкого спектра диапазона вводимого кабельного провода (для небронированного, бронированного).

Кабельные вводы изготавливаются из латуни, стали нержавеющей и стали, имеющей покрытие, устойчивое к возникновению коррозии. Могут применяться в условиях экстремально низких и высоких температур.

Изделия оснащены специальными скобами, обеспечивающими надежное закрепление кабельного провода. В зависимости от маркировки, продукция выпускается с уплотняющими кольцами, в некоторые моделях уплотнение достигается за счет цанги.

В набор включены заглушка, уплотняющие колечки для тела ввода, контргайка, уплотняющее кольцо для вводов, имеющих метрическую резьбу.

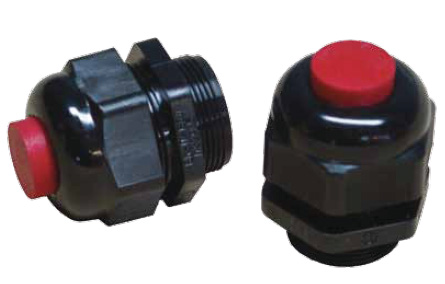

2. Кабельные вводы взрывозащищенные пластиковые для небронированного кабеля, серии ВК-П-ВЭЛ, ExeIIU, ExiIIU.

Вводы кабельные предназначены для уплотнения и фиксации гибких небронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Вводы кабельные с маркировкой взрывозащиты ExiIIU предназначены для применения в искробезопасных цепях управления эксплуатируемых во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ) глав 7.3 «Электроустановки во взрывоопасных зонах», ГОСТ Р 51330.9 и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

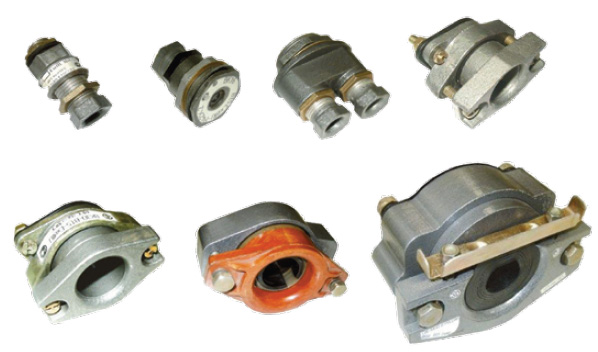

3. Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля в металлорукаве серии ВК, ExdIICU,ExdIU/ExdIICU. Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II группы в соответствии с ГОСТ Р 51330.0.

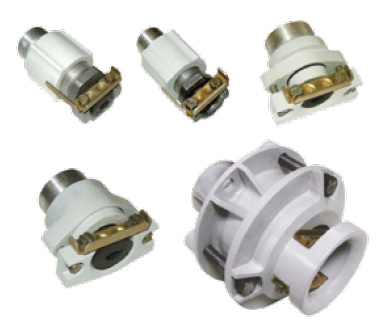

4. Кабельные вводы взрывозащищенные для бронированного и небронированного кабеля, трубной проводки и кабеля в металлорукаве серии ВК, ExeIIU.

Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II группы в соответствии с ГОСТ Р 51330.0.

Накладные вводы ВК25-ExeIIU, ВК30-ExeIIU, ВК40-ExeIIU предназначены для применения только в стационарном взрывозащищенном электрооборудовании повышенной надежности против взрыва II группы.

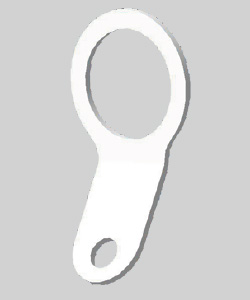

5. Кольцо заземления. Кольцо заземления служит для подключения жилы заземления и обеспечения электрической целостности цепи.

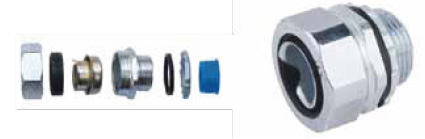

6. Муфта для металлорукава типа ММРн (с шестигранной гайкой). Муфта предназначена для присоединения металлорукавов.

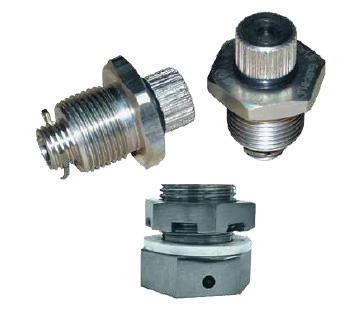

7. Дренажное устройство слива конденсата cерии ДУ-ВЭЛ, ExeIIU, ExdIU/ExdIIU. Дренажное устройство слива конденсата ДУ ВЭЛ с маркировкой взрывозащиты ЕхеIIU и ExdIU /ExdIIU, предназначено для оборудования, которое чувствительно к конденсации влаги или собирает влагу в нормальных режимах его эксплуатации. Устройства ДУ ВЭЛ выполняют функцию дренажного устройства при установке на входе в нижней части оборудования. Также оно обеспечивают смешивание внутреннего воздуха с внешней средой при нормальных условиях окружающей среды, не допуская при этом проникновения в корпус пыли и влаги.

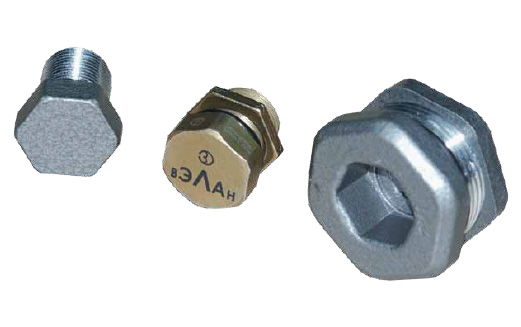

8. Заглушки взрывозащищенные серии З-ВЭЛ, ExeIIU, ExdIU/ExdIICU. Взрывозащищенные заглушки предназначены для закрытия неиспользуемых отверстий оборудования и труб во взрывозащищенном оборудовании, или оборудовании, находящемся во взрывоопасной зоне.
